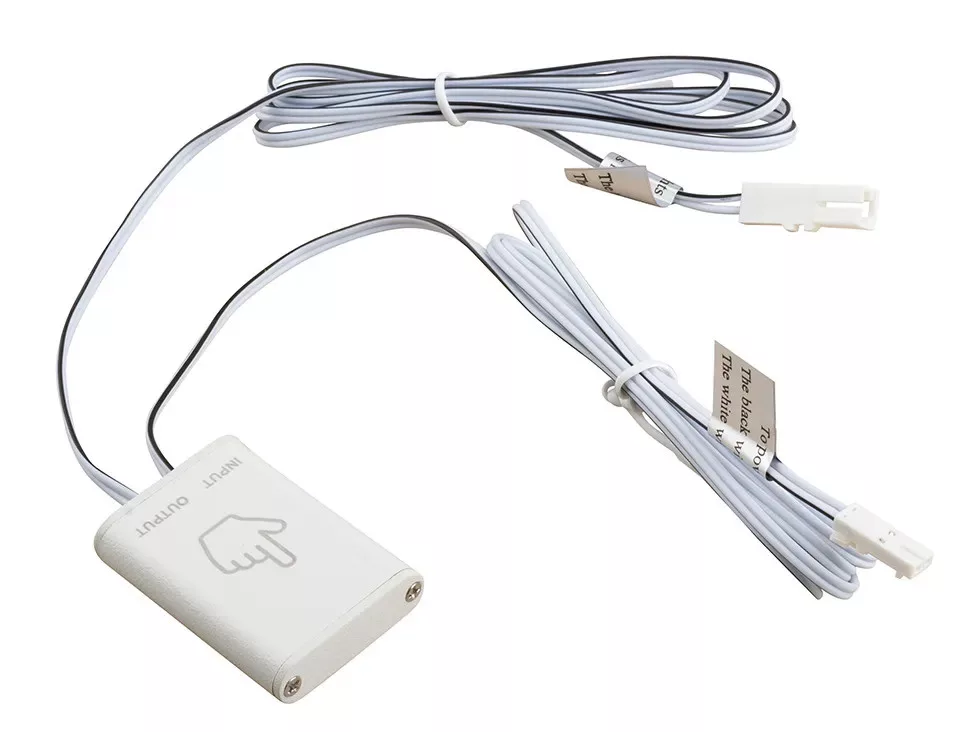

Érintési kapcsoló/fényerő szabályozó. Érintésre bekapcsolja a megvilágítást, második érintéssel kikapcsolja a megvilágítást. Hosszú érintéssel a fényerőt állítja be. A beállított fényerő a kikapcsolás után is megmarad. Abban az esetben, ha az áramellátás megszakad, az eredeti 100% beállítás lesz. Feszültség 12 V / 24V DC (egyenáramú) Max. kapcsolási teljesítmény: 48W (12V), 96W (24V) Max kapcsolási áram 4 A. Méret: 22 x 17 mm A nyílás átmérője: 18mm. Csatlakozó típusa: MINI. A kábel hossza - 2x 1m. A hosszabbításhoz alkalmazható 285110 TM-hosszabbító kábel 1,8m MINI csatlakozó. Szerelés: Először kapcsolja ki a transzformátor tápellátását. A kapcsolót helyezze 18 mm átmérőjű nyílásba. A kábelt, amelyen az OUTPUT jelzés van csatlakoztassa a fényforrással, LED szalaggal és hasonló… Az INPUT jelzéssel ellátott kábelt csatlakoztassa a transzformátorhoz/a transzformátor elosztóhoz. Csak ezt követően kapcsolja a transzformátort a tápegységhez! VIGYÁZAT! Csak 12V vagy 24V feszültségre használható DC (egyenáram). Ajánljuk, hogy lehetőleg a legrövidebb kábelt alkalmazzák fennáll veszteség vagy túlmelegedés veszélye. A hosszabb kábeleket ne tekercselje, hagyja lazán. Az érzékelő/kapcsoló egy LED szalaggal való csatlakoztatására Mini kábelt kell használni 285094 – TM csatlakozó kábel 1,8 m MINI csatlakozóval. Abban az esetben, ha több LED szalagot vagy spotot akar csatlakoztatni ( max. 6 db, kábel Mini csatlakozóval) egy érzékelőre/kapcsolóra elosztót kell használni 356328 SAL – elosztó LED 6x MINI – MIINI csatlakoztató 0,25m. Egy érzékelő csatlakoztatására a Strong transzformátorba csatlakozó kábelt kell alkalmazni 342541 STR – csatlakozó kábel gömbölyű végződés (Jack) – MINI (fem). 2-6 db érzékelő csatlakoztatására egy Strong transzformátorba elosztót kell alkalmazni 285093 SAL – LED elosztó 6x MINI csatlakozó – Jack 0,25m.
A kép illusztráció, de miért?
