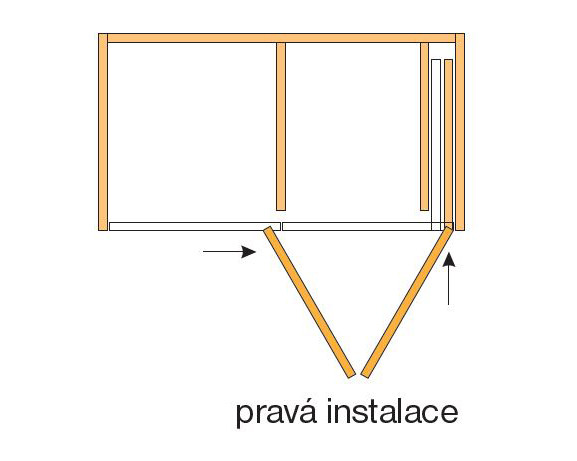

Szerelvénykészlet egy dupla szárnyhoz Jobb verzió. Szín - fekete Maximális terhelés 2 x 25 kg. Szárny szélessége 300 - 700 mm. Szárny magassága 1851 - 2600 mm. Anyag vastagsága 18 - 26 mm. Ajánlás: Az ilyen csatlakozóval ellátott testnek teljes háttámlával (18 mm) kell lennie, hogy biztosítsa a szekrény megfelelő szilárdságát. otthon Az utasításokban az említett anyagvastagság min. 19 mm vastagságban használhatunk 18 mm-es töltőanyagot, csak ellenőrizni kell a mintát, hogy a csavarok hossza nem túl hosszú-e, és a másik oldalon nincs-e kidomborodás / a felület sérülése. . Javasoljuk a számológép használatát a méretek kiszámításához, a fúráshoz és a maráshoz, hogy a szerelvények megfelelő helyzetben maradjanak. A könnyebb számítás érdekében javasoljuk a Hawa számítási segédprogramjának használatát:
www.hawa.ch A letöltés után (szükséges az MS Excel használata) elegendő a verzió kiválasztása (jobb / bal, az alsó vég típusa (általában középső megoldás profil nélkül), és beírja a szekrény paramétereit, és az űrlap kiszámítja a szükséges vágásokat, fúrásokat stb.
