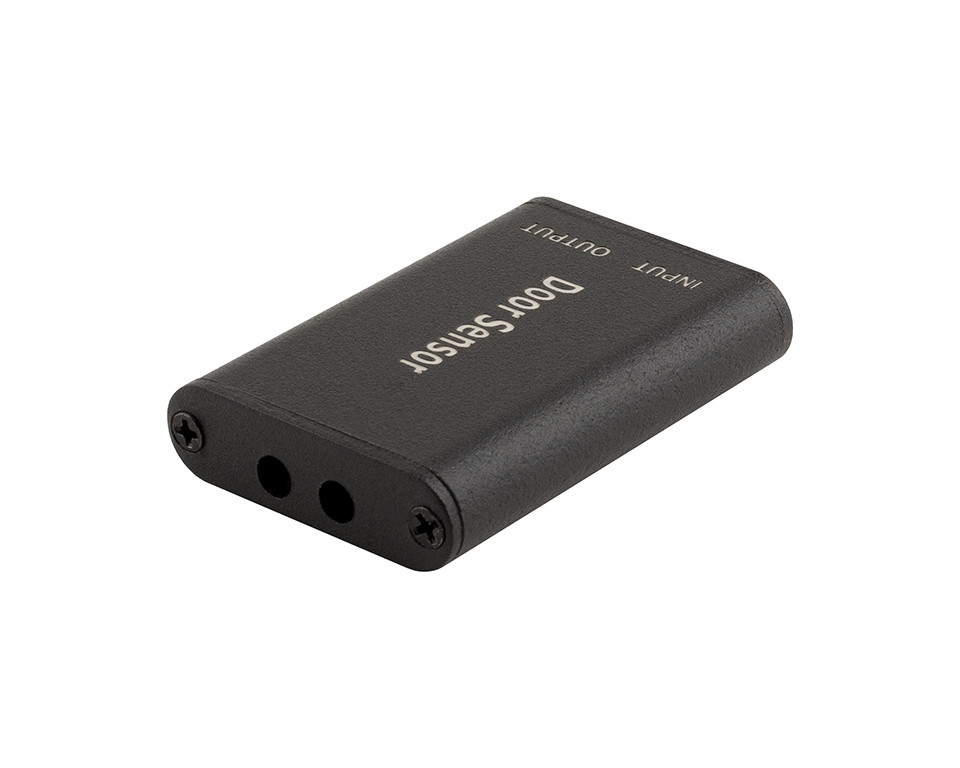

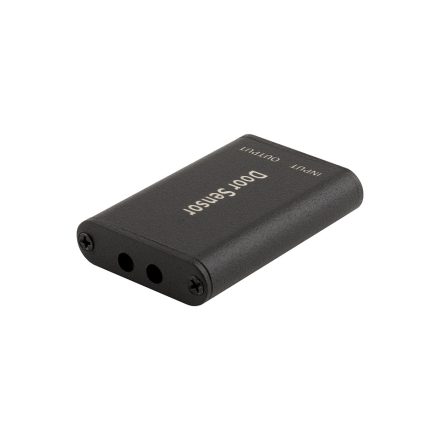

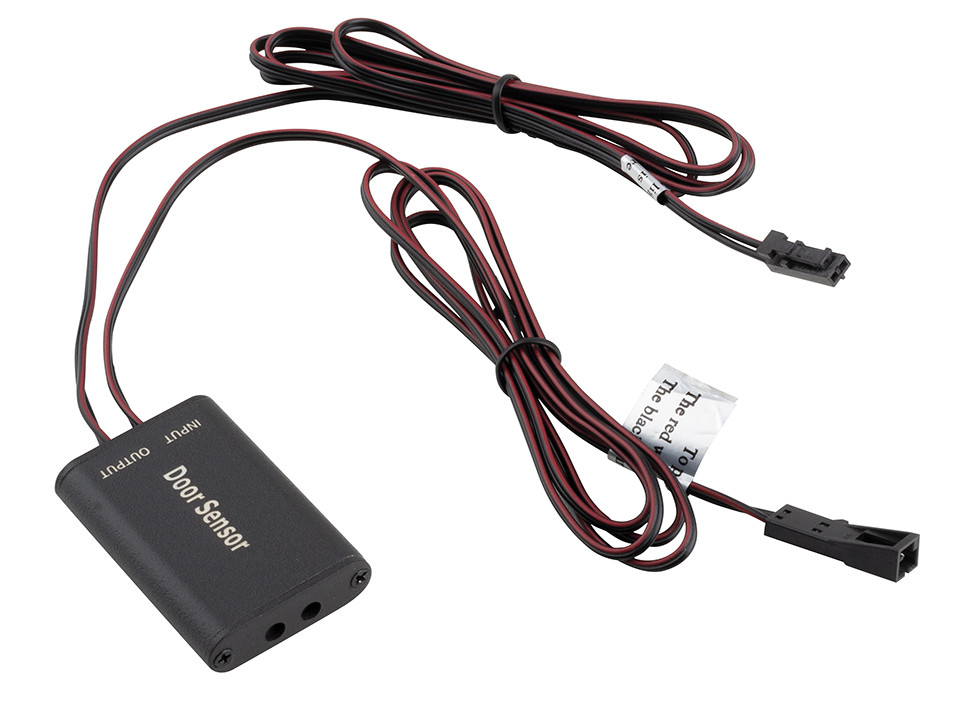

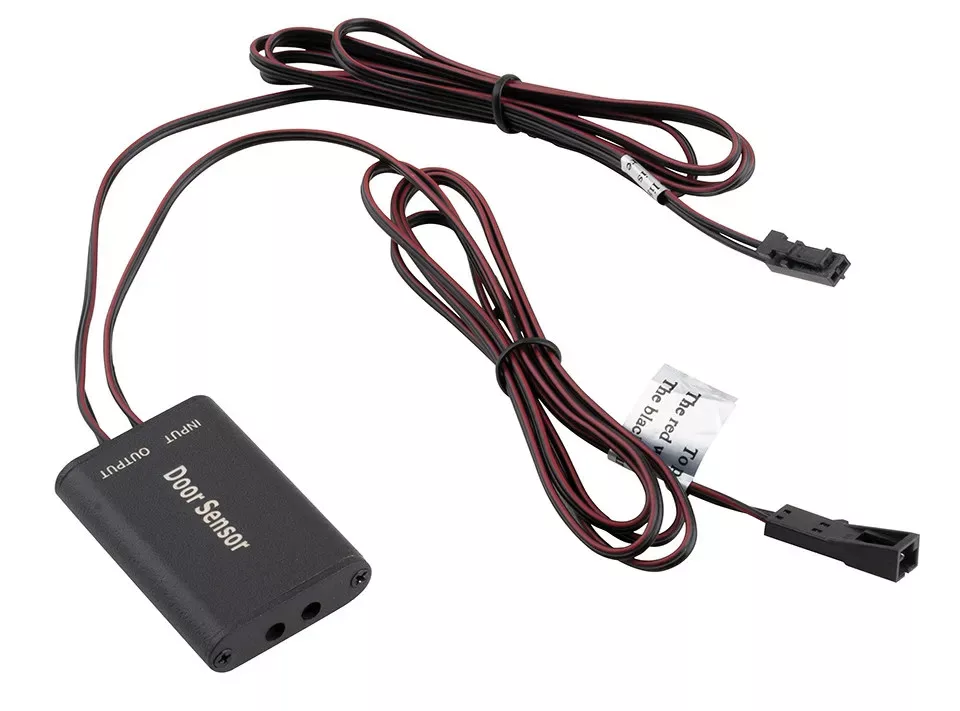

Ajtó kapcsoló. A világítás irányítására szolgál az ajtó nyitásánál. Az ajtó kinyitása/ha felszabadul a felület a kapcsoló előtt a megvilágítás bekapcsol, bezárásnál/takarásnál a megvilágítás kikapcsol. Feszültség és Teljesítmény: 12V (48W)/24V (96W) DC - egyenáram. Maximális áram: 4 A. Érzékelési távolság: <10 cm VIGYÁZAT, sötét felületek nagy mértékben csökkentik az érzékelési távolságot, a távolság növelésének érdekében az érzékelővel szemben ajánlott pld. fehér takarósapkát ragasztani: 40. Csatlakozó típusa: MINI. Szerelés: Először kapcsolja ki az áramot, amely a transzformátorhoz vezet. A kapcsolót ragassza a megfelelő helyre, a lehető legközelebb az ajtószárnyhoz, hogy a nyitás után kb 10 cm-es szabad tér legyen. A kábelt, amelyen az OUTPUT jelzés van csatlakoztassa a fényforrással, LED szalaggal és hasonló… Az INPUT jelzéssel ellátott kábelt csatlakoztassa a transzformátorhoz/a transzformátor elosztóhoz. Csak ezt követően kapcsolja a transzformátort a tápegységhez!. VIGYÁZAT! Csak 12V vagy 24V feszültségre használható DC (egyenáram). Ajánljuk, hogy lehetőleg a legrövidebb kábelt alkalmazzák fennáll veszteség vagy túlmelegedés veszélye. Fényerő szabályzás, vagy késleltetés beállítása nem lehetséges. A kábelek hossza – 2x 1m. Hosszabbításra alkalmazható a 285110 TM hosszabbító kábel MINI csatlakozóval. Az érzékelő/kapcsoló egy LED szalaggal való csatlakoztatására Mini kábelt kell használni 285094 – TM csatlakozó kábel 1,8 m MINI csatlakozóval. Abban az esetben, ha több LED szalagot vagy spotot akar csatlakoztatni ( max. 6 db, kábel Mini csatlakozóval) egy érzékelőre/kapcsolóra elosztót kell használni 356328 SAL – elosztó LED 6x MINI – MIINI csatlakoztató 0,25m. Egy érzékelő csatlakoztatására a Strong transzformátorba csatlakozó kábelt kell alkalmazni 342541 STR – csatlakozó kábel gömbölyű végződés (Jack) – MINI (fem). 2-6 db érzékelő csatlakoztatására egy Strong transzformátorba elosztót kell alkalmazni 285093 SAL – LED elosztó 6x MINI csatlakozó – Jack 0,25m.
